Ce qu’il faut identifier avant de commander
Le matériel HTA est fortement dépendant de l’installation existante. Une référence presque identique peut être incompatible à cause d’une tension assignée, d’un entraxe, d’un type de raccordement, d’un percuteur, d’un groupe de couplage ou d’une classe de tenue. Avant tout achat, la plaque signalétique et le schéma du poste doivent être relevés.
Pour une rénovation, il faut aussi distinguer remplacement à l’identique et modification de conception. Remplacer un composant par sa référence actuelle est une opération différente d’un changement de technologie ou de puissance qui nécessite de recalculer protection, sélectivité et contraintes mécaniques.

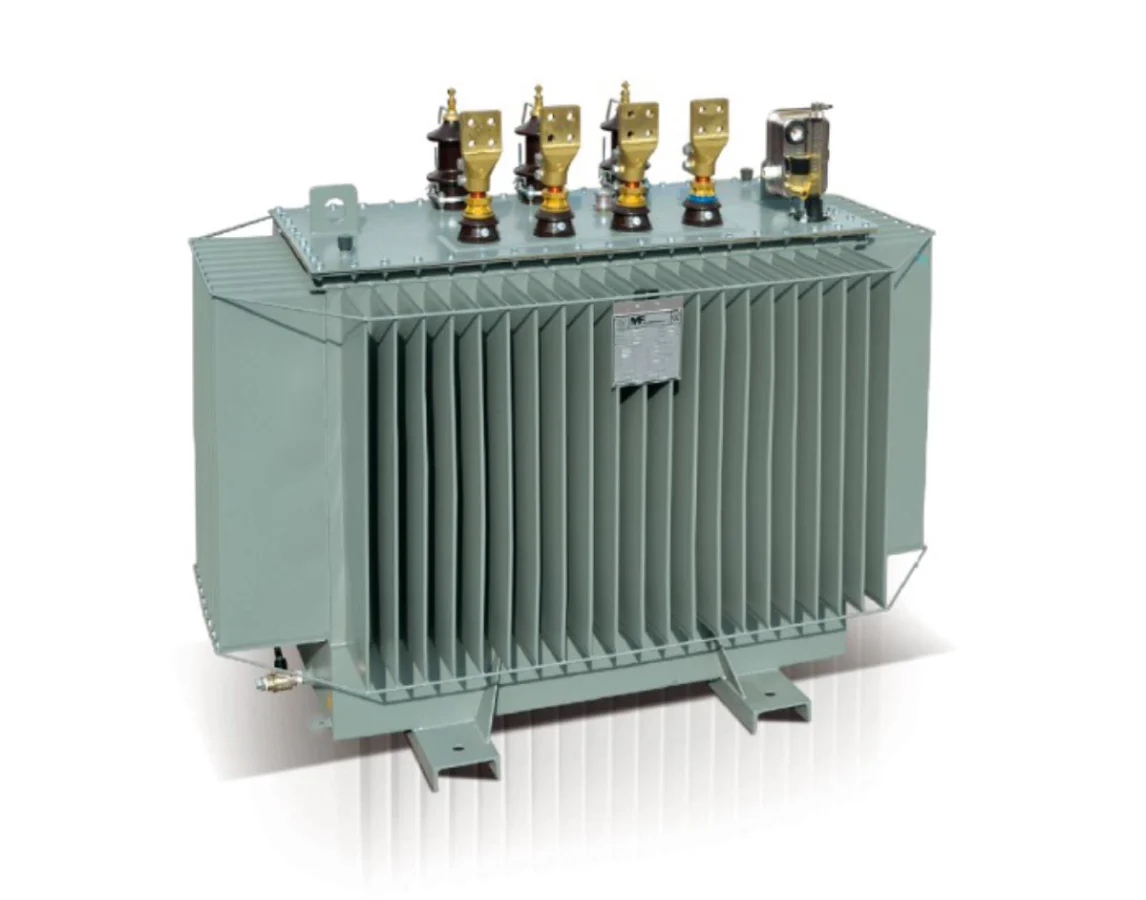

Comment fonctionne un transformateur à huile ?
Les enroulements et le circuit magnétique sont placés dans une cuve contenant un liquide diélectrique qui assure l’isolation et transporte la chaleur vers les parois ou radiateurs. Cette architecture est très répandue dans les postes de distribution et les installations industrielles.
L’huile impose de gérer le risque de fuite et d’incendie selon le site. Les accessoires de protection et la rétention font donc partie de l’installation globale.
Comment fonctionne un transformateur sec ?
Dans un transformateur sec enrobé, les enroulements ne baignent pas dans une huile isolante. Les modèles en résine moulée utilisent une isolation solide et sont refroidis par l’air naturel ou forcé selon l’application.
IEC 60076-11 s’applique aux transformateurs de puissance secs dans son domaine de tension. Elle traite notamment de caractéristiques thermiques, climatiques, environnementales et de comportement au feu.
Pourquoi le sec est souvent choisi à l’intérieur des bâtiments
L’absence de liquide diélectrique simplifie certaines contraintes liées à la rétention et au risque de fuite. Cette caractéristique peut être importante dans des bâtiments tertiaires, hôpitaux, centres commerciaux, data centers ou locaux où les conséquences d’un déversement sont difficiles à accepter.
Il faut néanmoins prévoir une ventilation correcte : les pertes électriques deviennent de la chaleur et un transformateur sec peut atteindre une température élevée si l’air circule mal.
Pourquoi l’huile reste très utilisée
Le liquide diélectrique assure un excellent transfert thermique et permet des constructions compactes pour de nombreuses puissances. Les transformateurs immergés sont courants en poste extérieur ou dans un local spécifiquement conçu.
Le suivi de l’huile offre aussi des possibilités de diagnostic : prélèvement, teneur en eau, rigidité diélectrique et analyse des gaz dissous sur les équipements où ces contrôles sont pertinents.
Incendie et rétention
Un transformateur contenant un liquide combustible nécessite une conception adaptée au risque incendie et au confinement du diélectrique. Les bacs de rétention simples ou à extinction naturelle répondent à différents contextes d’installation.
Le sec n’est pas pour autant exempt de risque thermique ou électrique. La protection, la ventilation, les classes de comportement et l’environnement doivent être étudiés.
Bruit et emplacement
Les deux technologies produisent un bruit magnétique. Une enveloppe, la structure du bâtiment, les ventilateurs et la charge peuvent modifier la nuisance perçue.
Pour une implantation près de bureaux ou logements, les valeurs acoustiques constructeur et les transmissions vibratoires doivent être examinées plutôt que de considérer qu’une technologie est systématiquement silencieuse.
Maintenance : quelles différences ?
Le transformateur sec demande surtout inspection, nettoyage, contrôle des connexions, ventilation et sondes de température. La poussière et l’humidité peuvent être particulièrement importantes selon l’environnement.
Le transformateur à huile ajoute la surveillance de la cuve, des joints, accessoires de protection et du diélectrique. L’analyse d’huile peut fournir des informations utiles sur le vieillissement et certains défauts internes.
Disponibilité et remplacement
Le choix dépend aussi des délais et des puissances disponibles. LCE propose actuellement des transformateurs secs et à huile avec différentes puissances, y compris en mono-tension et bi-tension.
Lors d’un remplacement urgent, dimensions, masse, groupe de couplage, tension primaire/secondaire, Ucc et raccordements sont aussi importants que la technologie.
Tableau de synthèse
| Critère | Transformateur sec | Transformateur à huile |
|---|---|---|
| Diélectrique | Isolation solide / air | Liquide diélectrique |
| Rétention liquide | Non | À étudier selon installation |
| Ventilation | Très importante | Dissipation par huile + parois/radiateurs |
| Diagnostic huile | Non | Possible |
| Installation intérieure | Souvent avantageuse | Possible avec dispositions adaptées |
| Maintenance | Propreté, connexions, température | Cuve, huile, joints, accessoires + électrique |
Neuf, reconditionné ou matériel d’occasion : que vérifier ?
Le marché HTA contient des équipements neufs, reconditionnés et d’occasion. La bonne décision dépend de la criticité, du délai, de la disponibilité des pièces et de l’historique du matériel. Pour une urgence, une référence d’occasion expertisée peut permettre de remettre un poste en service lorsque la gamme d’origine n’est plus fabriquée.
Il faut cependant vérifier l’identification, l’état, les caractéristiques assignées, les essais réalisés, les pièces remplacées, la garantie et la compatibilité avec l’installation. LCE se positionne précisément comme une marketplace spécialisée dans le matériel HTA neuf et d’occasion, avec une démarche d’expertise et de valorisation des équipements.
Les informations à transmettre à un expert LCE
Pourquoi la compatibilité mécanique compte autant que l’électrique
En haute tension, deux produits répondant à la même tension et au même courant peuvent avoir des dimensions ou interfaces différentes. L’espace dans une cellule est limité et les distances d’isolement sont contrôlées. Un composant qui ne s’aligne pas parfaitement avec les connexions prévues ne doit pas être adapté de façon improvisée.
Avant commande, il est donc utile de relever largeur, hauteur, entraxes, type de connexion, position des bornes et accessoires. Pour les pièces anciennes, une photo avec une règle ou un plan constructeur peut éviter plusieurs allers-retours.
Stock de sécurité : quels composants méritent d’être anticipés ?
Les pièces à faible valeur mais capables d’arrêter un poste sont souvent de bons candidats pour un stock de sécurité : fusibles spécifiques, bobines, relais, batteries, capteurs, poignées et accessoires de raccordement. Leur disponibilité peut devenir difficile plusieurs années après l’arrêt d’une gamme.
Le coût de stockage doit être comparé au coût d’une journée d’arrêt. Sur un site critique, conserver une ou deux références stratégiques peut être bien plus économique que chercher une pièce rare en urgence.
Références techniques à connaître
- IEC 60282-1:2020 pour les fusibles haute tension limiteurs de courant ;
- IEC 60076 et IEC 60076-11 pour les transformateurs de puissance et transformateurs secs ;
- IEC 62271-200:2021 et son amendement 2024 pour les appareillages métalliques HTA ;
- IEC 60502-2:2014 + amendement 2024 pour les câbles à isolation extrudée de 6 à 30 kV ;
- NF C 13-200 et prescriptions applicables au site pour les installations HTA privées en France.
À lire aussi dans le Guide HTA
Pour passer directement à la recherche de matériel, consultez les catégories Transformateurs, Cellules HTA, Appareillage de puissance et Accessoires HTA.
Étude de cas : remplacer un matériel devenu introuvable
Un poste construit il y a vingt ans peut contenir une référence arrêtée depuis longtemps. Lorsque la pièce tombe en panne, le premier réflexe ne doit pas être de modifier immédiatement la cellule. Il faut identifier le produit d’origine, rechercher les équivalences documentées et vérifier si un matériel compatible existe en stock, reconditionné ou d’occasion.
Si aucune solution directe n’est disponible, la rénovation peut devenir plus large : remplacement d’une cellule complète, adaptation du câble ou modification de la protection. Cette décision doit être comparée au coût et au délai d’une recherche de pièce rare. Pour un site industriel, quelques jours gagnés peuvent justifier une stratégie d’approvisionnement spécifique.
Comment éviter une erreur de commande
Une photo prise de face n’est pas toujours suffisante. Photographiez la plaque, les deux extrémités, les connecteurs, le mécanisme et la référence de la cellule ou du transformateur associé. Notez également tension, courant, puissance, année, dimensions et quantité nécessaire. Plus le dossier est complet, plus la recherche d’équivalence est fiable.
Lorsque le matériel doit être expédié rapidement, vérifiez aussi le poids, les conditions de transport et les accessoires qui doivent accompagner la pièce. Les équipements HTA peuvent nécessiter des précautions de manutention très différentes d’un composant basse tension.
Cas pratique : transformer un local intérieur existant
Une rénovation de bâtiment peut conduire à remplacer un transformateur à huile par un transformateur sec afin de simplifier certaines contraintes liées au liquide diélectrique. Mais le nouveau transformateur peut avoir des dimensions, une ventilation et un niveau sonore différents. Les câbles HTA et BT doivent également atteindre correctement les nouvelles bornes.
Avant de décider, il faut comparer les pertes, la température du local, l’accès de manutention, l’enveloppe de protection du transformateur sec et la protection thermique. Une solution choisie uniquement pour supprimer l’huile peut devenir problématique si la ventilation du local est insuffisante.
Coût total : pourquoi le prix d’achat ne suffit pas
Le coût total inclut achat, transport, manutention, pertes énergétiques, maintenance, rétention éventuelle, ventilation, contrôles et remplacement en fin de vie. Un appareil moins cher à l’achat peut coûter davantage sur vingt ans si ses pertes ou contraintes d’exploitation sont supérieures.
Pour un site fonctionnant 8 760 heures par an, les pertes à vide sont particulièrement importantes car elles existent dès que le transformateur est sous tension. La comparaison doit donc utiliser les pertes garanties du modèle réellement proposé.
Checklist avant validation
- identifier la référence exacte et l’équipement associé ;
- vérifier tension, courant, puissance et caractéristiques de court-circuit ;
- contrôler dimensions et interfaces mécaniques ;
- comparer la documentation du fabricant avec la pièce proposée ;
- anticiper accessoires, transport, stockage et délai de mise en service ;
- faire valider toute modification de conception par le professionnel responsable de l’installation.
Cette checklist évite la majorité des erreurs de commande sur du matériel HTA. Elle est particulièrement importante pour les équipements anciens, les références d’occasion et les pièces dont la gamme a évolué.
Cas pratique : choisir entre 1000 kVA sec et 1000 kVA huile
Pour un même besoin de 1000 kVA, les deux technologies peuvent convenir électriquement. Le choix se déplace alors vers l’implantation. Dans un local intérieur proche de zones occupées, le sec peut simplifier la gestion du liquide, mais il faut vérifier la ventilation et le bruit. Dans un poste extérieur dédié, l’huile peut offrir une solution compacte et robuste avec une gestion adaptée de la rétention.
Le bon comparatif utilise les fiches techniques exactes des deux appareils : pertes à vide, pertes en charge, dimensions, masse, niveau sonore, classe d’isolation, accessoires et température admissible. Une comparaison générique entre technologies ne remplace pas la comparaison des modèles réellement disponibles.
