Bac de rétention pour transformateur : est-il obligatoire et comment le dimensionner ?

Le matériel HTA est fortement dépendant de l’installation existante. Une référence presque identique peut être incompatible à cause d’une tension assignée, d’un entraxe, d’un type de raccordement, d’un percuteur, d’un groupe de couplage ou d’une classe de tenue. Avant tout achat, la plaque signalétique et le schéma du poste doivent être relevés.

Pour une rénovation, il faut aussi distinguer remplacement à l’identique et modification de conception. Remplacer un composant par sa référence actuelle est une opération différente d’un changement de technologie ou de puissance qui nécessite de recalculer protection, sélectivité et contraintes mécaniques.

Une fuite peut provenir d’un joint, d’une vanne, d’un choc ou d’une avarie interne. Sans rétention, le diélectrique peut se répandre dans le local, le sol ou les réseaux d’évacuation et compliquer fortement la gestion de l’incident.

Le bac crée un volume étanche sous ou autour du transformateur afin de contenir le liquide. Sa conception doit rester compatible avec le poids, les galets et les opérations de manutention.

La réponse dépend du type d’installation, du volume de diélectrique, de l’environnement et du référentiel applicable. Dans les installations HTA privées, NF C 13-200 comporte des dispositions relatives aux transformateurs à diélectrique liquide, au risque incendie et à la rétention.

Il faut donc vérifier le projet dans son ensemble plutôt que d’appliquer une règle unique à tous les transformateurs. Les prescriptions assureur, ICPE ou site peuvent ajouter des exigences.

La première donnée est le volume ou la masse de diélectrique indiquée par le fabricant. Un bac destiné à un transformateur 1000 kVA ne doit pas être choisi uniquement parce que son nom commercial mentionne 1000 kVA : deux appareils de même puissance peuvent avoir des dimensions et quantités d’huile différentes.

Les dimensions hors tout, l’entraxe des galets et la position des accessoires doivent également être vérifiés.

Un bac classique assure la rétention du liquide. Un système anti-feu à extinction naturelle ajoute une architecture destinée à limiter l’apport d’oxygène au liquide enflammé lorsqu’il s’écoule dans le volume de rétention.

LCE commercialise des bacs classiques et des bacs anti-feu pour différentes puissances de transformateurs. Le choix doit être lié à l’étude incendie du poste et aux prescriptions applicables.

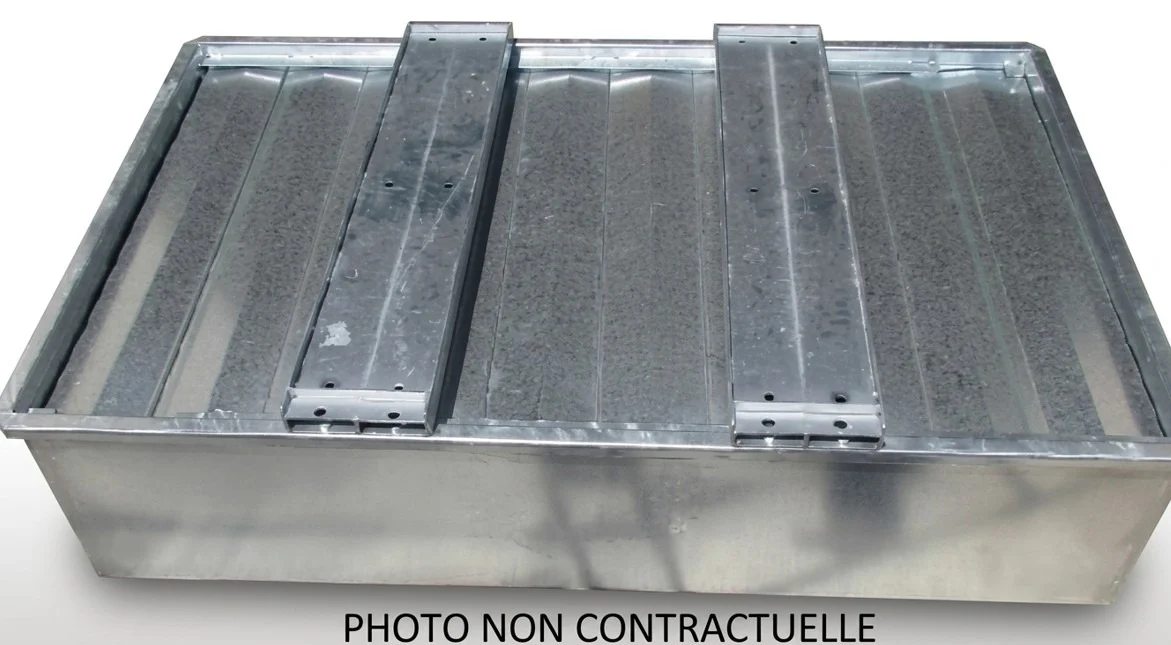

Les modèles anti-feu proposés sur LCE utilisent un système de chicanes qui permet au liquide de rejoindre rapidement le bac tout en limitant l’alimentation en oxygène au niveau de la flamme.

Cette fonction ne remplace pas les autres dispositions incendie du poste : détection, parois, ventilation, accès pompiers et protection électrique restent à considérer selon l’installation.

Le transformateur doit reposer correctement sur les rails ou supports du bac. L’entraxe des galets, le poids et la charge admissible sont des caractéristiques indispensables avant commande.

Certains bacs permettent une configuration où le transformateur et le bac peuvent être déplacés ensemble. Cette fonction est particulièrement utile dans un local exigu, mais elle doit être prévue dès le choix du modèle.

En extérieur, un bac ouvert peut également recueillir de l’eau. La gestion des eaux doit éviter qu’une rétention déjà remplie perde sa capacité utile. Les systèmes de séparation ou les procédures d’entretien doivent être adaptés au site.

Il ne faut jamais vidanger un bac contenant une pollution suspectée sans procédure adaptée.

Le bac doit rester accessible à l’inspection et ne pas devenir une zone de stockage. Corrosion, chocs, déformation et présence de liquide doivent être vérifiés lors des visites du poste.

Après une fuite, il faut traiter la cause du transformateur avant de remettre l’installation en service ; nettoyer le bac seul ne constitue pas une réparation.

Le marché HTA contient des équipements neufs, reconditionnés et d’occasion. La bonne décision dépend de la criticité, du délai, de la disponibilité des pièces et de l’historique du matériel. Pour une urgence, une référence d’occasion expertisée peut permettre de remettre un poste en service lorsque la gamme d’origine n’est plus fabriquée.

Il faut cependant vérifier l’identification, l’état, les caractéristiques assignées, les essais réalisés, les pièces remplacées, la garantie et la compatibilité avec l’installation. LCE se positionne précisément comme une marketplace spécialisée dans le matériel HTA neuf et d’occasion, avec une démarche d’expertise et de valorisation des équipements.

En haute tension, deux produits répondant à la même tension et au même courant peuvent avoir des dimensions ou interfaces différentes. L’espace dans une cellule est limité et les distances d’isolement sont contrôlées. Un composant qui ne s’aligne pas parfaitement avec les connexions prévues ne doit pas être adapté de façon improvisée.

Avant commande, il est donc utile de relever largeur, hauteur, entraxes, type de connexion, position des bornes et accessoires. Pour les pièces anciennes, une photo avec une règle ou un plan constructeur peut éviter plusieurs allers-retours.

Les pièces à faible valeur mais capables d’arrêter un poste sont souvent de bons candidats pour un stock de sécurité : fusibles spécifiques, bobines, relais, batteries, capteurs, poignées et accessoires de raccordement. Leur disponibilité peut devenir difficile plusieurs années après l’arrêt d’une gamme.

Le coût de stockage doit être comparé au coût d’une journée d’arrêt. Sur un site critique, conserver une ou deux références stratégiques peut être bien plus économique que chercher une pièce rare en urgence.

• IEC 60282-1:2020 pour les fusibles haute tension limiteurs de courant ;
• IEC 60076 et IEC 60076-11 pour les transformateurs de puissance et transformateurs secs ;
• IEC 62271-200:2021 et son amendement 2024 pour les appareillages métalliques HTA ;
• IEC 60502-2:2014 + amendement 2024 pour les câbles à isolation extrudée de 6 à 30 kV ;
• NF C 13-200 et prescriptions applicables au site pour les installations HTA privées en France.

Pour passer directement à la recherche de matériel, consultez les catégories Transformateurs, Cellules HTA, Appareillage de puissance et Accessoires HTA.

Un poste construit il y a vingt ans peut contenir une référence arrêtée depuis longtemps. Lorsque la pièce tombe en panne, le premier réflexe ne doit pas être de modifier immédiatement la cellule. Il faut identifier le produit d’origine, rechercher les équivalences documentées et vérifier si un matériel compatible existe en stock, reconditionné ou d’occasion.

Si aucune solution directe n’est disponible, la rénovation peut devenir plus large : remplacement d’une cellule complète, adaptation du câble ou modification de la protection. Cette décision doit être comparée au coût et au délai d’une recherche de pièce rare. Pour un site industriel, quelques jours gagnés peuvent justifier une stratégie d’approvisionnement spécifique.

Une photo prise de face n’est pas toujours suffisante. Photographiez la plaque, les deux extrémités, les connecteurs, le mécanisme et la référence de la cellule ou du transformateur associé. Notez également tension, courant, puissance, année, dimensions et quantité nécessaire. Plus le dossier est complet, plus la recherche d’équivalence est fiable.

Lorsque le matériel doit être expédié rapidement, vérifiez aussi le poids, les conditions de transport et les accessoires qui doivent accompagner la pièce. Les équipements HTA peuvent nécessiter des précautions de manutention très différentes d’un composant basse tension.

Lorsqu’un transformateur est remplacé par un modèle plus récent de même puissance, le bac existant n’est pas automatiquement compatible. Les dimensions hors tout, l’entraxe des galets, la masse et le volume de liquide peuvent avoir changé. Le nouveau transformateur peut également recevoir des radiateurs ou accessoires qui débordent davantage.

Avant la livraison, il faut vérifier la charge admissible du bac et sa capacité de rétention. Si le transformateur est plus lourd ou contient davantage de diélectrique, conserver le bac uniquement parce qu’il est encore en bon état peut être une erreur.

En extérieur, la pluie peut remplir progressivement un bac ouvert. Une inspection régulière doit confirmer que le volume utile reste disponible et que l’eau évacuée n’est pas contaminée. Toute présence d’huile doit déclencher une recherche de fuite et une gestion adaptée du liquide.

Dans les locaux intérieurs, le bac doit rester propre et accessible. Des cartons, pièces ou déchets stockés dans la rétention réduisent son volume utile et peuvent aggraver le risque incendie.

• identifier la référence exacte et l’équipement associé ;
• vérifier tension, courant, puissance et caractéristiques de court-circuit ;
• contrôler dimensions et interfaces mécaniques ;
• comparer la documentation du fabricant avec la pièce proposée ;
• anticiper accessoires, transport, stockage et délai de mise en service ;
• faire valider toute modification de conception par le professionnel responsable de l’installation.

Cette checklist évite la majorité des erreurs de commande sur du matériel HTA. Elle est particulièrement importante pour les équipements anciens, les références d’occasion et les pièces dont la gamme a évolué.

Un transformateur 1600 kVA installé dans un poste contraint peut justifier l’étude d’un bac anti-feu plutôt qu’une simple rétention. Le choix dépend du volume réel de diélectrique, des dimensions, de l’entraxe des galets et des exigences incendie du site. Le modèle de bac doit être vérifié sur le transformateur exact, pas uniquement sur la puissance affichée.

Le catalogue LCE propose des bacs anti-feu pour plusieurs puissances, dont 1600, 2000 et 2500 kVA. Cette disponibilité facilite la sélection, mais la validation finale reste liée à la géométrie et au référentiel de l’installation.
