Détecteur de défaut LYNX 4400

Détecteur de défaut LYNX 4400

Le LYNX 4400 est un détecteur de défaut conçu pour localiser avec précision les sections défaillantes des réseaux souterrains HTA (Haute Tension A), quels que soient les régimes de neutre utilisés : isolé, impédant ou compensé.

Le LYNX 4400 existe en version Alimentation BT (Lynx 4425) et autonome (Lynx 4455)

Gestion des réseaux souterrains HTA

Associé à 3 capteurs de courant et 3 capteurs de tension, le LYNX 4400 détecte et enregistre l’ensemble des défauts pouvant survenir sur le réseau :

• Défauts monophasés ;
• Défauts biphasés ou polyphasés ;
• Défauts fugitifs ;
• Défauts permanents.

Chaque événement est mémorisé dans un compteur interne. Le système exploite également les contacts externes associés afin d’aider les exploitants à identifier rapidement les zones concernées et à rétablir la distribution électrique dans les meilleurs délais.

Le LYNX 4400 est conforme aux spécifications HN 45 S 50 et HN 45 S 51 (édition de février 2011).

Description

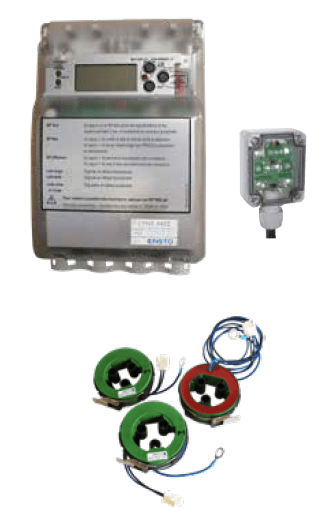

Le système se compose de :

• Un boîtier détecteur équipé d’une interface homme-machine (IHM) ;
• Un voyant lumineux extérieur de signalisation ;
• Trois capteurs de courant à tore ouvrant, installés sur les câbles de la ligne surveillée ;
• Trois capteurs de tension de type PPACS (nécessaires à la détection directionnelle), installés sur les connecteurs séparables.

Deux modes d’alimentation sont disponibles :

• Alimentation basse tension (BT) secourue par supercondensateur ;
• Version autonome alimentée par piles lithium.

Selon la configuration retenue, l’autonomie est assurée par :

• 2 piles lithium, garantissant un fonctionnement d’au moins 7,5 ans ;
• Un supercondensateur, garantissant un fonctionnement d’au moins 15 ans.

Avantages

Localisation rapide des défauts

Des voyants lumineux permettent de repérer immédiatement les sections du réseau ayant subi un défaut, réduisant ainsi les temps de recherche et d’intervention.

Solution universelle

Le LYNX 4400 s’adapte à l’ensemble des régimes de neutre et à tous les niveaux de tension rencontrés sur les réseaux HTA.

Exploitation simplifiée

L’affichage intégré offre un accès direct à de nombreuses informations d’exploitation, facilitant le diagnostic, la maintenance et le suivi du réseau.
